Kỹ Thuật Thi Công Điện Nước

Thiết kế và thực hiện kỹ thuật thi công điện nước là một trong những khâu quan trọng bậc nhất trong xây dựng nhà ở và các công trình dân dụng khác.

Công tác thi công điện nước muốn đạt hiệu quả tốt cả về mức độ an toàn cũng như tính thẩm mỹ thì các yếu tố cần thiết là phải có bản vẽ kỹ thuật thiết kế, bố trí thi công hệ thống điện phù hợp với nhu cầu sử dụng cũng như đáp ứng tiêu chuẩn kỹ thuật, an toàn hệ thống. Ngoài ra, người thợ trực tiếp thi công phải có chuyên môn và tay nghề mới đảm bảo công việc.

Để đọc hiểu bản thiết kế và thi công đúng theo yêu cầu mô tả trong bản vẽ đòi hỏi trình độ chuyên môn nhất định. Trong bài viết này chúng tôi sẽ chia sẻ những thông tin, kỹ thuật thi công điện nước gia đình ở mức độ cơ bản, cũng như nguyên tắc cần tuân thủ trong quá trình để đảm bảo an toàn cho người sử dụng cũng như nếu là chủ nhà, bạn phần nào có thể thực hiện giám sát và hỗ trợ các kỹ sư cơ điện thật hiệu quả.

Khi đã có đội thợ thi công điện nước giỏi và có bản thiết kế sẽ tối ưu được các công đoạn thi công, khắc phục triệt để mọi nhược điểm và đây cũng chính là sơ đồ để căn cứ sau này cần sửa chữa điện và nâng cấp. Khi đó hệ thống điện nước vận hành hợp lý, khoa học, bền vững, tiết kiệm. Phần kỹ thuật điện nước có liên quan nhiều hạng mục khác như kết cấu, kiến trúc, nội thất, ... việc có bản vẽ thiết kế giúp phối hợp với các bộ phận khác trong tổng thể công trình một cách thuận lợi.



Khi đã có những yếu tố cần và đủ, chúng ta bắt tay tiến hành thi công điện nước, trong lúc thực hiện cần lưu ý:



Phải lắp đặt ống luồn dây điện, không nên đi dây trực tiếp âm tường, khi khắc phục sự cố sẽ rất phức tạp. Đối với những vị trí có từ 3 ống luồn dây trở lên thì phải đóng lưới thép chu đáo trước khi thi công trát tường. Những mối nối dây phải nối tại hộp đèn, tủ điện, hộp ổ cắm và hộp công tắc, hoặc tại các vị trí phải dùng đế âm ổ điện bổ làm hộp nối dây điện, không được nối dây trong ống, nối buộc cẩn thận đúng kỹ thuật và được quấn chu đáo bằng băng dính đen chuyên dụng, vì các sự cố thường bắt nguồn từ các vị trí nối, khi đó khắc phục sẽ nhanh gọn và chi phí thấp. Trước khi lắp đặt điện, kiểm tra dây xem có thông mạch, có bị chạm chập trong quá trình kéo dây không, độ rò rỉ dòng điện ...Khi lắp đặt xong các thiết bị vào tủ điện, tiến hành kiểm tra độ cách điện, dòng rò ra vỏ tủ, đảm bảo an toàn thiết bị điện.







Quy Trình Thi Công Điện Dân Dụng


Như tiêu để, đầu tiên chúng ta sẽ tiền hành tìm hiểu quy trình và biện pháp thi công hệ thống cơ điện cho gia đình. Chúng ta mặc định không đi sâu vào phần hướng dẫn thiết kế điện dân dụng, mà tập trung vào phần thi công mảng điện và nước. Trong phần điện, tổ thi công sẽ tiến hành từng bước thứ tự như sau:

Lắp đặt các đường ống bảo vệ: cho phần dây cáp điện âm tường, đường ống ngầm chạy dưới lòng đất, máng cáp trunking, thang cáp (tray cable, ladder cable…), các ống điện nổi…

Lắp đặt cáp điện: trực tiếp vào hệ thống đường ống nói trên.

Lắp đặt tủ điện, bảng điện: thường là tủ điện, bảng điện tổng dẫn vào từng tầng và từng phòng.

Lắp đặt các thiết bị điện: các loại thiết bị điện và máy móc dùng điện như công tắc đèn, ổ cắm điện, các vật dụng điện tử như tivi, tủ lạnh, máy giặt, hệ thống đèn chiều sáng…

Thực hiện công tác đấu nối: kiểm tra, nghiệm thu các mối nối, đấu nối điện, thử nghiệm và kiểm tra khả năng vận hành.

Dưới đây là đi sâu vào chi tiết cho từng bước phía trên:



Lắp Đặt Hệ Thống Ống Bảo Vệ Đường Dây Điện


Quá trình lắp đặt cần bảo đảm phải tuân thủ những quy chuẩn và hướng dẫn thiết kế được quy ước. Trong bài viết này, chúng ta sẽ thực hiện theo tiêu chuẩn Việt Nam, tiêu chuẩn IEC. Ống bảo vệ này phải là loại nhựa dẻo, có khả năng chịu nhiệt độ cao, chịu lực tác động và có thể uốn được một cách dễ dàng. Thông thường, ta đặt ống âm tường và sàn bê tông. Ở các khu vực thuộc tầng kỹ thuật, ống chạy nổi trên sàn kỹ thuật. Quá trình lắp đặt như sau:

Hệ thống ống đặt trong sàn bê tông được thực hiện ngay sau khi đơn vị xây dựng đan xong lớp sắt sàn:Ở những nơi chỉ có một lớp sắt sàn, ống dẫn sẽ đặt ngay trên lớp sắt, ở vị trí có hai lớp sắt sàn, ống sẽ được đặt giữa hai lớp sắt sàn. Ở những đoạn rẽ, các ống này sẽ được uốn cong bằng lò xo, bán kính ở vào khoảng 6 đến 9 lần đường kính ống, đảm bảo chúng ta có thể dễ dàng kéo dây và thay thế sau này nếu xảy ra sự cố.

Tuyệt đối không dùng các co nối ở những đoạn rẽ: sẽ ảnh hưởng trực tiếp đến việc kéo dây do khúc rẽ quá gắt. Ở các đoạn rẽ phân từ 3 nhánh dây trở lên nên được thực hiện trong các hộp.

Các ống chờ đầu kéo dây phải được bọc kín: tránh vật lạ lọt vào trong và gặp khó khăn trong việc kéo dây sau này.




- Lưu ý khi lắp đặt ống đi ngầm: nên lắp đặt sửa khi xây tường 5 ngày, để tường đủ độ cứng, không bị nứt khi đục tường, và chỉ nên đục sau khi cắt tường. Ở các vị trí phải cắt ống và nối, đầu cắt cần được làm trơn để tránh gây xước dây. Khoảng cách giữa 2 khớp nối >50mm so với khoảng giữa ống và >25mm ở đoạn cuối ống. Nên được cố định bằng xi măng hoặc bê tông sau khi được cố định bằng thanh thép nằm ngang hoặc dây thép cột.

- Ống đi nổi trên tầng kỹ thuật, trong hộp kỹ thuật: phải được cố định bằng kẹp ống và khoảng cách giữa các kẹp nên >1200mm. Khoan các vít và tắc kê để gắn kẹp ống bằng khoan điện.

- Tiêu chuẩn đi ống điện âm sàn: ống đi trong tường nên đi theo phương song song, có đoạn cuối là hộp chứa công tắc, ổ cắm. Cố định ống với hộp bằng khớp nối vặn, hộp đèn đi âm trong sàn cần nhét giấy, xốp và quấn băng keo phủ kín, để tránh lọt vữa vào. Ống nối phải cách ván khuôn >7mm, tránh bị rạn chân chim trần.

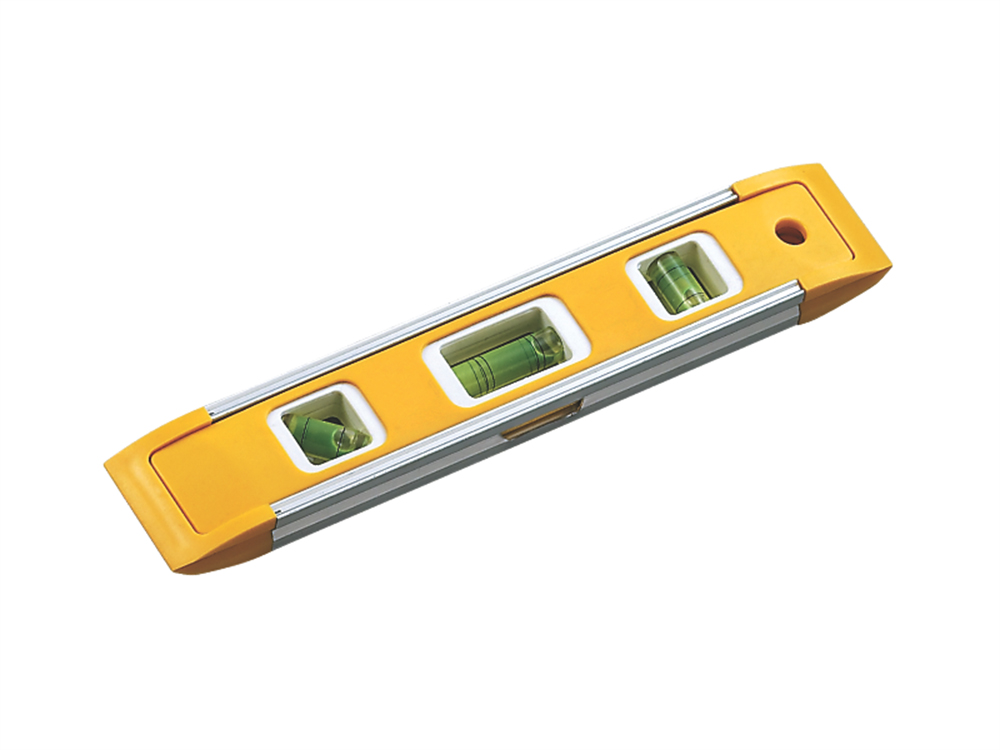

- Dùng ống cân nước để xác định vị trí và cao độ cho hộp đèn, hộp công tắc: đảm bảo các hộp sau khi lắp đặt không bị nghiêng, lệch.

Lắp Đặt Cáp Điện

Chúng ta sẽ tiến hành lắp đặt cáp ngay sau khi đã hoàn thành lắp hệ hống ống và hộp nối. Công tác này cần được thực hiện bởi đội ngũ nhân công chất lượng cao, đảm bảo sao cho hệ dây được lắp đặt đơn giản, dễ dàng sửa chữa, thay thế sau này. Ngoài ra:

- Số lượng dây chỉ nên chiếm <40% tiết diện ống: để có thể dễ dàng thay thế. Các dây nên được phân phối đúng khu vực, đúng bảng màu trong thiết kế.

- Lắp đặt dây theo đúng thứ tự, vị trí trong sơ đồ các tủ phân phối điện: các mối nối chỉ nên được thực hiện trong các hộp nối, hộp ổ cắm hoặc hộp máng đèn. Không nối dây trong ống, tránh xảy ra các sự cố về điện như chập điện, cũng như giúp dễ dàng sửa chữa hoặc thay thế sau này.

- Tiêu chuẩn đầu cáp nối: có đường kính phù hợp với tiết diện dây, cáp điện đấu nối vào các thiết bị. các mối nối này phải đảm bảo cách điện toàn hệ thống, không trùng trên các mặt cắt, khoảng cách các tuyến dây hợp lý, không gây vướng víu, điện trở cách điện phải đạt yêu cầu theo TCVN.

- Đường dây cáp đi phải chắc chắn: cáp đi ngầm phải có độ sâu tối thiểu 800mm, luồn trong ống PVC có bê tông bảo vệ, mật độ dây đi trong ống và máng phải <40% để dây tản nhiệt tốt, không bị ảnh hưởng bởi các phương tiện lưu thông bên trên.

Lắp Đặt Tủ Điện, Bảng Điện

Các tủ điện, bảng điện thường là các loại tủ có bệ đỡ và có thể gắn được trên tường. Công tác lắp đặt các tủ và bảng này phải phối hợp với công tác xây dựng, ngay trước khi hoàn thiện phần tường, vì lúc này chúng ta mới có thể xác định được vị trí các thanh sắt, tắc-kê để lắp tủ.

- Nắn bảng tên của các nhánh ra từ tủ: để tiện cho việc kiểm tra và bảo dưỡng sau này.

- Các thiết bị bên trong tủ: phải được lắp đặt bởi đội ngũ công nhan tay nghề cao. Kích thước và chi tiết các thiết bị bên trong sẽ được bàn giao cho chủ đầu tư trong bản vẽ để họ tiến hành sản xuất, lắp đặt cũng như có thể tư vấn giám sát việc thi công sau này. Tủ sẽ được thiết kế, lắp đặt theo đúng quy định và đáp ứng được tiêu chuẩn IEC.

- Thời điểm lắp đặt tủ: ngay sau khi hoàn thành lớp sơn nước một.

- Dây tiếp đất: được rải từ vị trí đặt tủ phân phối đến cọc tiếp đất. Hệ thống cọc tiếp đất được lắp ngay sau khi san lấp xong nền, đáp ứng các số đo điện trở quy định trong thiết kế và quy phạm.

- Dùng đầu cốt cáp để đấu nối: sau khi tủ và bảng điện được đưa vào vị trí đấu nối giữa dây tiếp đất và thanh cái tiếp đất.

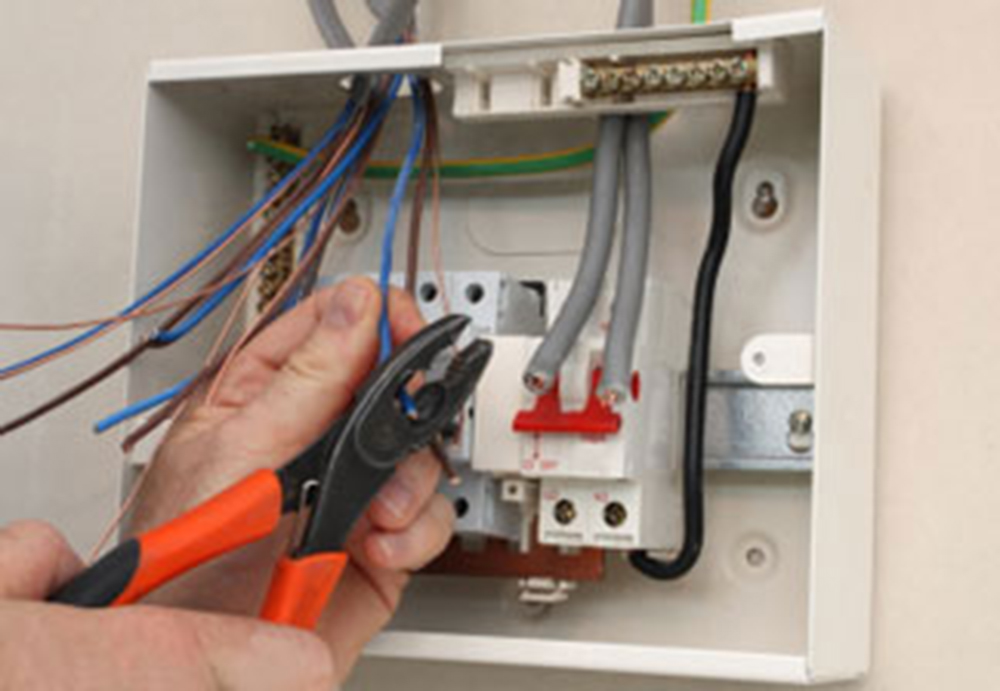

Lắp Đặt Các Thiết Bị Điện:

Các thiết bị có sử dụng điện năng ở đây bao gồm:

- Dây điện, ap-to-mat, công tắc: phải đảm bảo đúng chất lượng, chủng loại được yêu cầu trong bản thiết kế và đúng theo êu cầu của chủ đầu tư.

- Đèn chiếu sáng, công tắc, ổ cắm: được lắp thời điệm sau khi kéo dây và lớp sơn công trình đã hoàn thiện.

- Hệ thống dây dẫn và thiết bị điện: nguyên lý lắp đặt tuân thủ quy trình quy phạm kỹ thuật, thường xuyên kiểm tra, đối chiếu với bản vẽ thiết kế để phối hợp đúng tiến độ với phần xây dựng.

- Vị trí hộp điện, hộp chờ: phải lắp đặt chính xác cả về vị trí lẫn độ cao, theo đúng tuyến và phải có độ chắc chắn. Các đầu dây chờ phải có dấu phân biệt, tránh lẫn lộn.

- Tiến hành thử xông điện, và hoạt động của hệ thống: ngay khi đã lắp đặt đủ các thiết bị điện, nếu chưa đạt yêu cầu, kiểm tra và sửa đổi kịp thời trước khi bàn giao để đưa vào sử dụng.



Thực Hiện Công Tác Đấu Nối, Kiểm Tra

Công tác đấu nối, kiểm tra và nghiệm thu cần phải được thực hiện bởi một đội ngũ nhân công lành nghề, có trình độ kỹ thuật cao. Một số điểm cần chú ý thực hiện nghiệm thu thật kỹ:

- Các đầu ruột cáp được bấm đầu cốt: ngay từ trước khi lắp đặt vào điểm nối của thiết bị, các đầu ruột cáp phải được bấm đầu cốt, trừ các trường hợp kết cấu điểm nối tại thiết bị có công suất nhỏ.

- Trước khi tiến hành đấu nối: phải kiểm tra cẩn thận sơ đồ đấu nối, hiệu điện thế sử dụng của thiết bị được mô tả trong catalogue hoặc trên tem nhãn.

- Gắn mã số thiết bị cho: hộp nối, đèn chiếu sáng, quạt, máy lạnh, cần đèn, trụ đèn…tạo thuận lợi cho công tác kiểm tra và bảo dưỡng sau này.

Quy Trình Thi Công Phần Nước:

Sau khi có trong tay bản vẽ biện pháp thi công đường ống cấp nước, ta sẽ tiến hành tuần tự các công tác khác như:

- Thi công điện lạnh: cho tất cả các ống môi chất làm lạnh theo đúng mẫu mã và tiêu chuẩn được họp bàn và chấp nhận bởi chủ đầu tư, giúp họ dễ dàng giám sát quy trình từ khi sản xuất đến bước lắp đặt và vận hành.

- Thi công hệ thống truyền thông và báo cháy nổ: trong trường hợp có xảy ra sự cố.

- Thi công hệ thống chống sét: đầy đủ từ dưới đất lên tấng mái.

- Thực hiện các biện pháp đảm bảo an toàn trong quá trình thi công: theo đúng quy phạm kỹ thuật an toàn trong xây dựng, quy định trong TCVN 5308-91

Dưới đây là từng bước chi tiết phần nước:

Thi Công Hệ Thống Điện Lạnh

- Ống môi chất làm lạnh đi ngầm trong tường hay đi nổi: phải bọc cách nhiệt có độ dày >19mm đối với ống hơi và >6mm với ống lỏng.

- Thời gian lắp đặt: ngay sau khi xây tường 5 ngày là hợp lý.

- Ống xả nước ngưng chất liệu PVC: phải bọc cách nhiệt có độ dày >13mm, độ dốc 1%.

- Lỗ mở xuyên sàn hoặc tường: phải được làm kín bằng vật liệu chống thấm nước.

- Công tác kiểm tra áp lực ống dẫn môi chất lỏng: phải được tiến hành kỹ lưỡng trước khi bơm gas vào. Gas phải được kiểm tra áp theo tiêu chuẩn của nhà sản xuất.


Thi Công Hệ Thống Truyền Thông Và Báo Cháy Nổ:

- Thi công cùng một lúc: hệ thống đường ống ngầm khuất truyền thông báo cháy và hệ thống ống ngầm khuất điện.

- Tiêu chuẩn lắp đặt: cáp truyền thông phải đặt trong máng, ống tách biệt với cáp trung/ hạ thế với khoảng cách >0.6m.

- Mối nối dây cáp truyền thông và báo cháy: phải đặt trong hộp nối, và nối bằng các phiếm nối.

- Tiếp địa ở một vị trí duy nhất: với tất cả các cấp có màn che.

- Độ cao lắp đặt: với ổ cắm mạng, thiết bị báo cháy theo đúng chỉ dẫn và đáp ứng TCVN.


Thi Công Hệ Thống Chống Sét Công Trình:

- Trình tự thực hiện: kim thu sét F16, h=0,5m à cọc tiếp địa l63x63x5, l=2,5m đóng đóng vào đất bằng búa, nối giữa cọc bằng thép bản 30×4 tiếp địa được chôn ngập khoảng 0.8m  à dây dẫn sét F16, dây thu sét F10, được nối với dây tiếp địa từ dưới đất lên mái.

- Tiêu chuẩn lắp đặt: dây thu sét được đặt cách mặt đặt dây >8cm, nối với khung mái, tường bằng các chân bật, khoảng cách giữa các chân bật >1m. Dây thu sét F10 được đặt kẹp tường, cột cũng cố định bằng chân bật như trên.

- Kim thu sét, dây thu sét phải sơn chống rỉ: dây tiếp địa, cọc tiếp địa tuyệt đối không sơn.



Biện Pháp Đảm Bảo An Toàn Trong Quá Trình Thi Công

- Ap-to-mat, cầu dao, công tắc và các thiết bị điện…: phải đặt ở nơi thuận lợi, có hộp che, biển báo hiệu, đảm bảo an toàn trong sử dụng điện.

- Thiết bị điện phải tiếp đất: đảm bảo có thể bảo vệ an toàn khi sử dụng điện, bảo vệ đoạn mạch khi quá tải.

- Phải có chuyên môn khi thi công điện: các cách làm điện nước nói trên, đặc biệt là biện pháp thi công điện nước nhà cao tầng, công trình lớn phải được thực hiện bởi kỹ sư cơ điện, người có trình độ cao, các nhân công lành nghề đã được huấn luyện về an toàn điện.

- Phải có đủ lực lượng và phương tiện cần thiết trong công tác phòng cháy, chữa cháy: kỹ thuật thi công điện nước dù có tốt đến thế nào cũng là chưa đủ. Chúng ta phải chuẩn bị các phương tiện cần thiết cho công tác phòng và chữa cháy, có lực lượng chức năng hỗ trợ kịp thời khi xảy ra mất an toàn điện
